Charger tamiya ada beberapa jenis, salah satunya adalah charger bom. Maksud dari
istilah charger bom adalah charger baterai yang dapat mengisi baterai dalam
waktu yang singkat. Proses mengisi baterai yang cepat sangat diperlukan dalam
perlombaan tamiya. Dalam artikel ini akan kami sampaikan cara membuat charger
bom untuk lomba yang murah dan tidak murahan. Charger bom ini dibuat
menggunakan power supply komputer. Baterai yang dapat diisi dengan charger bom
dari power supply ini adalah jenis NICD, NIMH maupun NIZN, karena charger ini
dibuat sederhana dan tanpa peralatan tambahan maka biaya pembuatan pun tidak
mahal. Bahan-bahan pembuatan charger bom untuk tamiya ini adalah :
Power Supply Komputer |

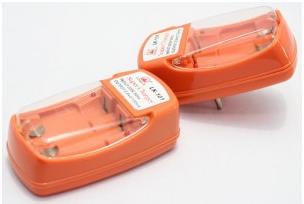

Charger baterai AA isi 2 (hanya dipakai tempat baterainya saja) |
·
Power supply komputer yang digunakan sebaiknya berdayaminimal 450
watt, kemudian bagian power supply seperti kipas dan casing dibiarkan tetap
sepertiadanya, hanya jalur tegangan + 5 volt dan ground saja yang digunakan.
Cara Membuat Charger Tamiya Dari Power Supply
Cara membuat charger bom tamiya ini dapat dilakukan dengan
beberapa tahapan sebagai berikut :
1.
Melepas semua kabel
output power supply komputer.
2.
Menghubungkan atau
jumper jalur PS-ON ke PG
3.
Mengganti kabel ouput +5
volt dengan yang lebih besar.
4. Membongkar charger
baterai isi 2 dan hanya mengambil bagian casing dan terminal baterai saja
kemudian menghubungkan secara seri termianal baterai.
5.
Menghubungkan sisi positif
terminal baterai ke jalur + 5 volt dan terminal negatif ke jalur ground power
supply komputer.
6.
Merakit atau
memposisikan casing charger baterai ke bagian atas power supply komputer
sehingga terlihat rapi.
Setelah proses diatas selesai dilakukan maka charger baterai siap
digunakan untuk charger baterai. Proses pengian baterai dengan charger baterai
tamiya bom ini akan memerlukan waktu sekitar 2-3 menit. Indikasi baterai penuh
pada charger ini adala suhu baterai meningkat, apabila telah terasa hangat maka
baterai segera di lepas dari charger untuk menghindari baterai over heat (panas
yang berlebih).
Untuk power supply komputer tipe tertentu memiliki sensitifitas
short circuit protectio yang berbeda, apabila terjaditrip atau power supply
tiba2 mati pada saat baterai yang dipasang maka hal itu adalah salah satu
akibat dari sistem proteksi yang bekerja. Agar power supply hidup lagi lepas
kabel power selama 30 detik dan hubungkan kembali ke line PLN. apabila terjadi
lagi maka perlu ditambahkan resistor 1 Ohm 10 watt yang diparallel 4 buah dan
digunakan untuk membatasi arus pengisian baterai. Cara pemasangannya adalah
dengan memasangkan seri resitor tersebut pada jalur + 5volt sebelum diberikan
ke terminal positif baterai. Semoga artikel charger tamiya ini dapat membantu dan memberikan manfaat bagi
pembaca semua
